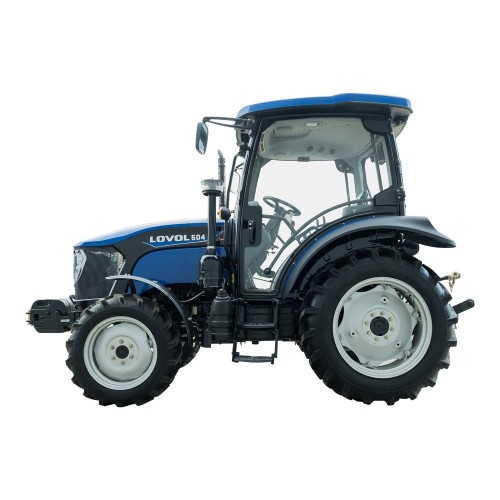

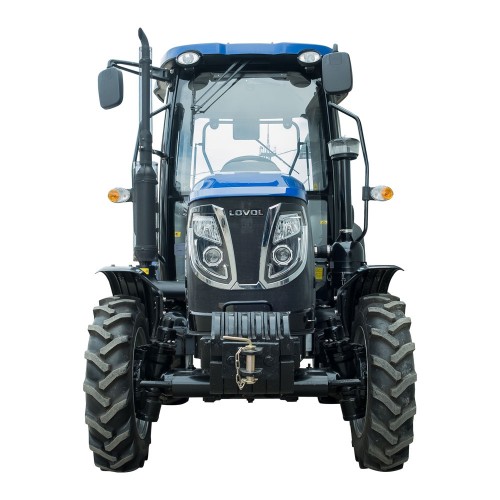

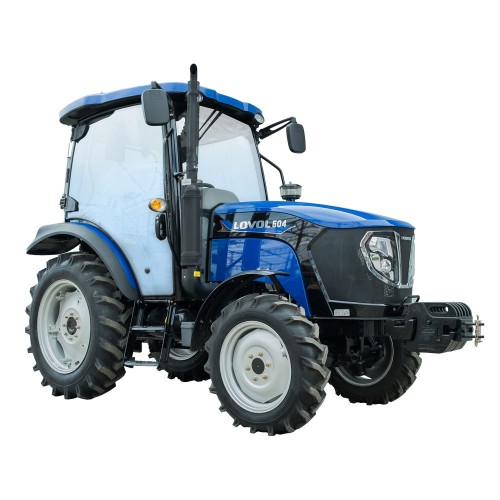

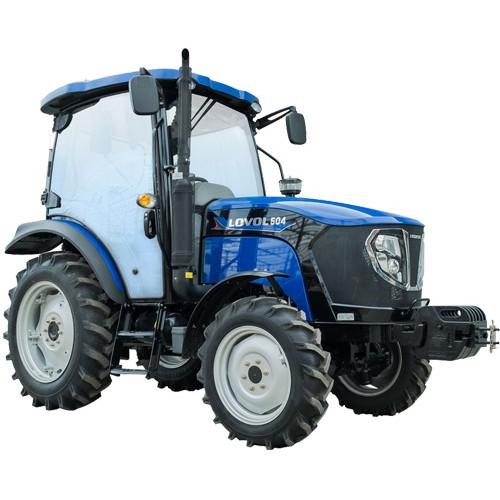

Трактор FT504CN
Артикул:
000079661 Номінальна потужність двигуна, к.с. (кВт): 50 (36,8)
Колісна формула: 4х4
Номінальне тягове зусилля, кН: 13,5
Рульове управління: гідрооб’ємне
Муфта зчеплення: суха, 2-дискова, постійно замкнутого типу
Габаритні розміри (Д х Ш х В), мм: 4070х1670х2700
Модель двигуна: A498BT-6A
Тип двигуна: Дизельний
Число й розташування циліндрів: 4, вертикальне
Турбонадув: –
Система запуску: електростартер
Безпечний пуск: +
659 360.00 ₴
791 232.00 ₴
Трактор FT504CN
| ОСНОВНІ ХАРАКТЕРИСТИКИ | |
| Номінальна потужність двигуна, к.с. (кВт) | 50 (36,8) |
| Колісна формула | 4х4 |
| Номінальне тягове зусилля, кН | 13,5 |
| Рульове управління | гідрооб’ємне |
| Формула перемикання передач | (4х3)+(4х3) |
| Муфта зчеплення | дводискова, суха |
| Кабіна | + |
| Габаритні розміри (Д х Ш х В), мм | 4070х1670х2700 |
| Експлуатаційна маса, кг | 2520 |
| ДВИГУН | |
| Модель двигуна | A498BT-6A |
| Тип двигуна | дизельний, 4-тактний, з безпосереднім впорскуванням |
| Число й розташування циліндрів | 4, вертикальне |
| Об'єм двигуна, см³ | 3168 |
| Турбонадув | – |
| Номінальні оберти колінчастого валу, об/хв | 2400 |
| Номінальна витрата палива, г/кВт*год | ≤225 |
| Тиск упорскування палива, МПа (кгс/см²) | 20,3-20,8 (203-208) |
| Система запуску | електростартер |
| Безпечний пуск | + |
| Система охолодження | рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини |
| Розширювальний бочок системи охолодження | – |
| Об’єм паливного баку, л | 65,0 |
| Паливний фільтр грубого очищення | із пробкою для зливу води |
| Паливний фільтр тонкого очищення | СХ7085 |
| Повітряний фільтр | контактно-масляний: високий повітрозабірник із прозорим циклоном, масляна ванна, металева сітка |
| Підігрів повітря у впускному колекторі | + |
| Декомпресор | – |
| Система змащення | комбінована, насосом і розбризкуванням |
| Масляний фільтр системи змащення | + |
| Тип масла в картері | моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40 |
| Об’єм мастила в картері, л | 6,0 |
| ТРАНСМІСІЯ, ХОДОВА | |
| Тип трансмісії | механічна шестеренчаста |
| Муфта зчеплення | суха, 2-дискова, постійно замкнутого типу |
| Основна коробка передач | 4 швидкості |
| Додаткові понижуючи коробки | 3 діапазони |
| Окрема реверсивна коробка | + |
| Теоретична швидкість руху вперед, км/год | 2,37-38,46 |
| Теоретична швидкість руху назад, км/год | 2,07-33,71 |
| Гальма | на задніх колесах, дискові, з механічним приводом, здвоєні педалі |
| Стоянкове гальмо | блокуванням основних гальм за допомогою важеля автомобільного типу |
| Блокування диференціалу заднього мосту | важелем |
| Передній міст | ведучий, вимикальний |
| Рульове управління | гідрооб’ємне |
| Гідроциліндр рульового управління | двосторонній симетричний |
| Рукоятка швидкого руління | – |
| Розмір передніх шин | 8.3-20 |
| Розмір задніх шин | 12.4-28 |
| Колісна база, мм | 2000 |
| Колія передніх коліс, мм | 1250, 1320 |
| Колія задніх коліс, мм | 1220, 1300, 1580 |
| Кліренс, мм | 320 |
| Агротехнічний просвіт, мм | 360 |
| Мінімальний радіус розвороту без гальм, м | 3,2 |
| Мінімальний радіус розвороту з гальмом, м | 3,1 |
| Додаткові вантажі передні / задні, (шт. × кг) | 6х24 / – |
| Тип мастила в картері трансмісії та переднього мосту | трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90 |
| Об’єм мастила в картері трансмісії/ПВМ, л | 27,0 / 7,0 |
| Тип мастила в ГОРУ | МГ-46В, МГЕ-46В влітку М-В(С) взимку |
| Об’єм масляного баку ГОРУ, л | 2,0 |
| НАВІСНА СИСТЕМА | |

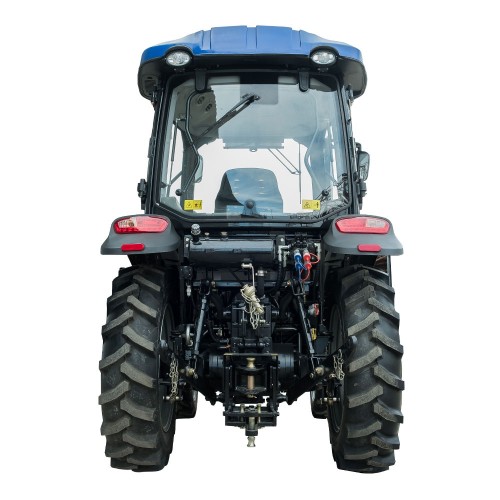

| Задня навісна система | універсальна 3-точкова з гідропідйомником |
| Привід гідропідйомника | вбудований гідроциліндр, окремий шестеренчастий гідронасос |
| Максимальна вантажопідйомність навісного механізму, кг | 660 |
| Управління гідропідйомником | гідророзподільник трипозиційний |
| Розміщення мастила гідропідйомника | окремо в гідробаку |
| Гідравлічні виходи для підключення навісного обладнання | 5 (3 напір/злив, 2 слив) зі швидкорозривними муфтами, керування від основного гідророзподільника |
| Передня навісна система | – |
| Буксирувальний пристрій | знімна маятникова серга з вертикальною неповоротною цапфою, додатковий буксирувальний вузол |
| Вал відбору потужності (ВВП) | задній, поздовжній, 8 шліців |
| Оберти валу відбору потужності (ВВП), об/хв | 540 / 1000 |
| Можливість одночасного підключення ВВП та буксирування | + |
| Конструкція бічних розтяжок та укосів | нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки та бічні розтяжки – плавно по різьбі |
| Тип робочої рідини гідросистеми | МГ-46В, МГЕ-46В влітку М-15В(С) взимку |
| Об’єм масляного баку гідросистеми, л | 6,0 |
| Додаткове обладнання | – |
| ЕРГОНОМІКА, ЕЛЕКТРООБЛАДНАННЯ | |
| Кабіна водія | + |
| Додаткове обладнання кабіни | обігрівач салону, бічні кватирки, передній склоочисник, задній склоочисник, магнітола |
| Додаткові підніжки | з обох боків |
| Сидіння водія | на амортизаторі, регулюється за відстанню до керма, без підлокітників |
| Панель приладів | електронна, комбінована |
| Напруга та ємність акумуляторної батареї , В / А*год | 12 / 100 |
| Вимикач маси | – |
| Генератор – тип, напруга (В),потужність (Вт) | змінного струму, 14, 750 |
| Світлове обладнання | основні передні фари, задні ліхтарі, передні та задні покажчики поворотів, додаткові передні та задні фари |
| Електророзетка для підключення причепа | + |
| Інше електрообладнання | звуковий сигнал, аварійна сигналізація |
| Комплектація | передні крила, капот із гідропідйомником |
| Інше обладнання | – |
Конструктивні особливості мінітрактора Foton-Lovol FT504CN:
- Економічний і надійний 4-циліндровий двигун
- Великий зручний паливний бак
- Електрофакельна система підігріву повітря у вхідному колекторі
- Глушник і коліно глушника закриті захисними кожухами за всією довжиною
- Вал відбору потужності 2-швидкісний: 540/1000 об/хв
- Гідросистема з окремими гідронасосом та масляною ванною
- Буксирувальний пристрій – швидкознімна маятникова тяга
- Передній ведучий міст портального типу з високими бічними редукторами
- Високі кліренс та агротехнічний просвіт
- Просторе місце оператора
- Зручне розташування систем керування
- Реверсивна коробка передач зі швидкісним діапазоном 12+12
- Великі колеса, передні 8.30-20, задні 12.4-28
- Роздільні гальма задніх коліс
- Регульована передня та задня колії
- Блокування диференціала заднього моста
Комплектація:

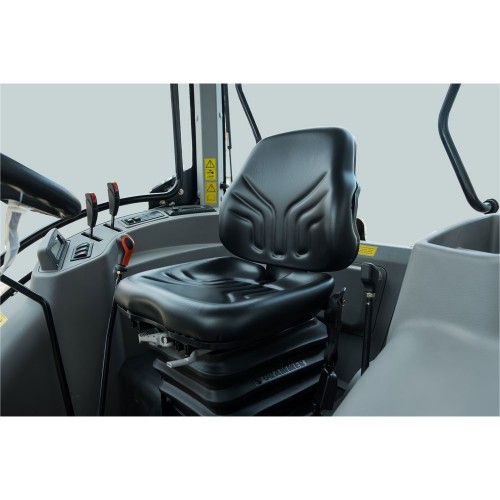

- Комфортне регульоване сидіння з амортизатором

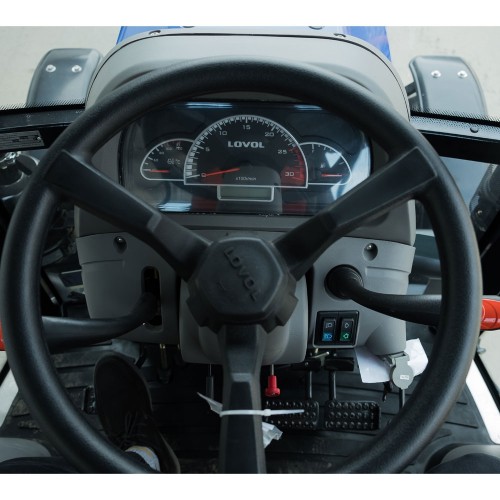

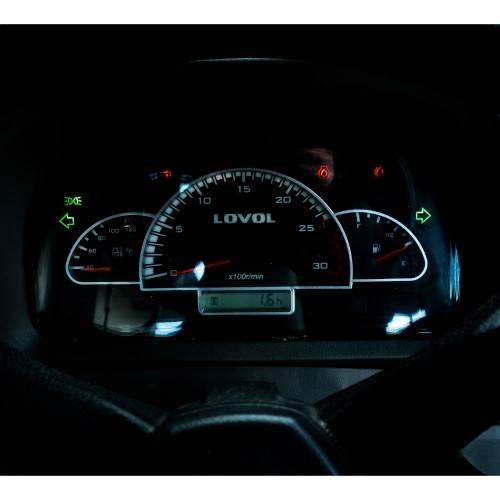

- Комбінована панель приладів: цифровий лічильник мотогодин, стрілочний тахометр, стрілочний покажчик рівня палива, стрілочний індикатор температури двигуна, індикатор недостатнього заряду акумулятора та ін.
- Додаткові підніжки з високим рифленням
- Електрична розетка для причепа
- Амортизатор капота
- Великі дзеркала заднього виду
- 5 гідравлічних виходів зі швидкороз'ємними муфтами
- Передні навісні вантажі
- Крила передніх коліс
- Задні додаткові фари
Характеристики
Номінальна потужність двигуна, к.с. (кВт):
50 (36,8)
Колісна формула:
4х4
Номінальне тягове зусилля, кН:
13,5
Рульове управління:
гідрооб’ємне
Муфта зчеплення:
суха, 2-дискова, постійно замкнутого типу
Габаритні розміри (Д х Ш х В), мм:
4070х1670х2700
Модель двигуна:
A498BT-6A
Тип двигуна:
Дизельний
Число й розташування циліндрів:
4, вертикальне
Турбонадув:
–
Система запуску:
електростартер
Безпечний пуск:
+
Система охолодження:
рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
Розширювальний бочок системи охолодження:
–
Паливний фільтр грубого очищення:
із пробкою для зливу води
Паливний фільтр тонкого очищення:
СХ7085
Повітряний фільтр:
контактно-масляний: високий повітрозабірник із прозорим циклоном, масляна ванна, металева сітка
Підігрів повітря у впускному колекторі:
+
Декомпресор:
–
Система змащення:
комбінована, насосом і розбризкуванням
Масляний фільтр системи змащення:
+
Тип масла в картері:
моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40
Об’єм мастила в картері, л:
6,0
Тип трансмісії:
механічна шестеренчаста
Основна коробка передач:
4 швидкості
Додаткові понижуючи коробки:
3 діапазони
Окрема реверсивна коробка:
+
Гальма:
на задніх колесах, дискові, з механічним приводом, здвоєні педалі
Стоянкове гальмо:
блокуванням основних гальм за допомогою важеля автомобільного типу
Блокування диференціалу заднього мосту:
важелем
Передній міст:
ведучий, вимикальний
Гідроциліндр рульового управління:
двосторонній симетричний
Рукоятка швидкого руління:
–
Розмір передніх шин:
8.3-20
Розмір задніх шин:
12.4-28
Колія передніх коліс, мм:
1250, 1320
Колія задніх коліс, мм:
1220, 1300, 1580
Кліренс, мм:
320
Агротехнічний просвіт, мм:
360
Мінімальний радіус розвороту без гальм, м:
3,2
Мінімальний радіус розвороту з гальмом, м:
3,1
Додаткові вантажі передні / задні, (шт. × кг):
6х24 / –
Тип мастила в картері трансмісії та переднього мосту:
трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90|Gold SAE 80W-90|Platinum SAE 75W-90
Об’єм мастила в картері трансмісії/ПВМ, л:
27,0 / 7,0
Тип мастила в ГОРУ:
МГ-46В, МГЕ-46В вліткуМ-В(С) взимку
Об’єм масляного баку ГОРУ, л:
2,0
Задня навісна система:
універсальна 3-точкова з гідропідйомником
Привід гідропідйомника:
вбудований гідроциліндр, окремий шестеренчастий гідронасос
Максимальна вантажопідйомність навісного механізму, кг:
660
Управління гідропідйомником:
гідророзподільник трипозиційний
Розміщення мастила гідропідйомника:
окремо в гідробаку
Гідравлічні виходи для підключення навісного обладнання:
5 (3 напір/злив, 2 слив) зі швидкорозривними муфтами, керування від основного гідророзподільника
Передня навісна система:
–
Буксирувальний пристрій:
знімна маятникова серга з вертикальною неповоротною цапфою, додатковий буксирувальний вузол
Вал відбору потужності (ВВП):
задній, поздовжній, 8 шліців
Оберти валу відбору потужності (ВВП), об/хв:
540 / 1000
Можливість одночасного підключення ВВП та буксирування:
+
Конструкція бічних розтяжок та укосів:
нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки та бічні розтяжки – плавно по різьбі
Тип робочої рідини гідросистеми:
МГ-46В, МГЕ-46В вліткуМ-15В(С) взимку
Об’єм масляного баку гідросистеми, л:
6,0
Додаткове обладнання:
–
Додаткове обладнання кабіни:
обігрівач салону, бічні кватирки, передній склоочисник, задній склоочисник, магнітола
Додаткові підніжки:
з обох боків
Сидіння водія:
на амортизаторі, регулюється за відстанню до керма, без підлокітників
Панель приладів:
електронна, комбінована
Вимикач маси:
–
Генератор – тип, напруга (В),потужність (Вт):
змінного струму, 14, 750
Світлове обладнання:
основні передні фари, задні ліхтарі, передні та задні покажчики поворотів, додаткові передні та задні фари
Електророзетка для підключення причепа:
+
Інше електрообладнання:
звуковий сигнал, аварійна сигналізація
Інше обладнання:
–
Вага:
2520 кг
Кількість циліндрів:
4
Висота:
4070 мм
Ширина:
1670 мм
Об'єм двигуна:
3168 куб. см
Витрата палива:
≤225 г/кВт*ч
Довжина:
2700 мм
Колісна база:
2000 мм
Об'єм бака:
65 л
Потужність:
36.8 к. с.
Колір:
Синій
Коробка перемикання передач:
Механічна
Стан:
Новий
Теоретична швидкість руху вперед:
2,37-38,46 км/год
Теоретична швидкість руху назад:
2,07-33,71 км/год
Наявність кабіни:
Так
Номінальні оберти колінчастого валу двигуна, об/хв:
2400
Коробка передач (КПП):
(4х3)+(4х3)
Напруга та ємність акумуляторної батареї , В/А*год:
12 / 100
Тиск впорскування палива, МПа (кгс/см2):
20,3-20,8 (203-208)
